Возбудители серии EX-SR с сенсорным управлением

СТАТИЧЕСКИЙ ВОЗБУДИТЕЛЬ EX-SR ДЛЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ

НАЗНАЧЕНИЕ

Возбудители серии EX-SR, производится ЗАО «Энергокомплект» и предназначен для питания обмоток возбуждения синхронных двигателей и компенсаторов автоматически регулируемым током во всех режимах работы.

Возбудители серии EX-SR могут применяться для замены статических возбудителей с аналоговым управлением серий ТЕ8, ВТЕ, БВУ, ТВ, ТВ2, ТПЕ10, ТПЕ а также при модернизации двигателей и компенсаторов с электромашинными системами возбуждения, а так же электродвигателей компрессоров, мельниц и других объектов с тяжелым пусковым моментом. При этом реализация требуемых функций управления и регулирования возбуждения осуществляется программным путем.

Ряд номинальных значений токов возбудителя по ГОСТ 24688-81 (200, 250, 315, 400, 500, 630, 800, 1000 А и т.д.).

Ряд номинальных значений напряжений возбудителя по ГОСТ 24688-81 (36, 48, 60, 75, 115, 150, 230, 300, 345, 460, 600 В).

EX-SR-ХR-ХK выполняется полностью с цифровым управлением, сенсорной панелью и может применяться в автоматизированном производстве, управляться и контролироваться системой управления верхнего уровня. EX-SR-ХR-ХK может поставляться комплектно с трансформатором ТСЗП.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Возбудители EX-SR

СОСТАВ ВОЗБУДИТЕЛЯ

В состав статического возбудителя EX-SR входят следующие устройства:

• микропроцессорный модуль управления (2 комплекта основной и резервный);
• согласующие преобразователи сигналов тока и напряжения статора (2 комплекта основной и резервный);
• управляемый тиристорный выпрямитель (1 канал) ;
• автоматический выключатель;
• пусковое сопротивление;
• тиристорный разрядник c блоком управления;
• датчик тока пусковой цепи;
• сенсорная панель оператора с отображением технического состояния изделия;
• блок согласующих реле;
• органы управления возбудителем (ключи управления).

ЗАО «Энергокомплект» обеспечивает себе законченный цикл производства продукции на производственных площадках своих предприятий и имеет комплексное решения при поставке оборудования конечному Заказчику.

Все основные узлы, тиристорные преобразователи, микропроцессорные регуляторы и трансформаторы ТСЗП изготавливаются на производственных площадках ЗАО «Энергокомплект».

Микропроцессорный модуль управления возбудителя изготавливается специалистами ЗАО «Энергокомплект» на основе сигнального процессора типа ADSP-2181 и микроконтроллера ST10F269. Сигнальный процессор выполняет основную программу по управлению и регулированию, а микроконтроллер осуществляет обмен информацией с сигнальным процессором и пультом управления (сенсорной панелью), а также выполняет сервисные программы.

Конструктивно оборудование возбудителя располагается в шкафу исполнения IP23 (IP54, IP44) ГОСТ 14254, оборудованном вентилятором. Органы измерения, управления и индикации располагаются на двери шкафа. Питание цепей управления возбудителя от сети собственных нужд.

• силовая часть регулятора возбуждения состоит из управляемых трехфазных тиристоных выпрямителей, схема которого предусматривает возможность работы, как в мостовой, так и в нулевой схемах выпрямления. Переключение между режимами работы производится автоматически в зависимости от требуемых токов возбуждения и режимов работы двигателя;
• питание силовой части регулятора возбуждения осуществляется от промышленной сети трехфазного напряжения с частотой 50Гц и напряжением 380В через согласующий трансформатор, вторичные обмотки которого собраны в «звезду» с нулевым выводом;
• возбудитель содержит два полностью идентичных, независимых, гальванически развязанных регулятора возбуждения, которые обеспечивают возможность автоматического (при возникновении неисправности) и ручного переключения между этими блоками во время работы двигателя;
• возбудитель обеспечивает ведение протокола событий, в котором заносятся все основные события внутри регулятора, а так же день, месяц и время, с точностью до секунд, когда они произошли;
• возбудитель обеспечивает автоматическую подачу тока возбуждения с кратковременной форсировкой в функции скольжения ротора и в функции тока статора;
• возбудитель обеспечивает автоматический и ручной режимы управления током возбуждения в диапазоне 0.2 - 1.4 номинального тока возбуждения двигателя;
• в режиме автоматического управления регулятор управляет током возбуждения по комплексному алгоритму, включающему в себя управление по напряжению статора, току ротора, полному и реактивному току статора, с выбором оптимального их сочетания в каждый момент времени;
• возбудитель обеспечивает гашение поля ротора при отключении двигателя переводом тиристорного выпрямителя в инверторный режим;
• блок управления цифрового возбудителя автоматически вычисляет все установки, руководствуясь номинальными параметрами двигателя, а так же коэффициентом трансформации измерительного трансформатора тока и коэффициентом наклона код-токовой характеристики, для упрощения процесса наладки и настройки.
• возбудитель снабжен системой самоконтроля и контроля готовности к пуску двигателя, с выдачей соответствующих сигналов на внешний клеммник и индикацией на сенсорной панели;
• возбудитель автоматически отключает двигатель при возникновении следующих аварийных ситуациях: превышение температуры тиристоров, а при превышении температуры внутри шкафа возбудителя включает вентиляцию охлаждения:
• возбудитель имеет защиту от частичного короткого замыкания ротора синхронного двигателя и оснащен штатной системой контроля изоляции ротора;
• для протоколирования событий тиристорный возбудитель оснащен блоком осциллографирования, который имеет в своём составе (штатно) интерфейс RS485, Modbus и четырех каналов для передачи основных параметров в стандарте 4- 20 mА. Выгрузка данных с блока осциллографирования производиться без участия дополнительных переферийных устройств на носитель Флеш-USB.

Возбудители рассчитаны на продолжительную работу в закрытом помещении при следующих условиях:

• высота над уровнем моря до 1000м; при высотах больше указанных, допустимый ток снижается на 1,2 % на каждые 100 м добавляемой высоты;
• температура окружающей среды 0 - +40°С;
• влажность воздуха от 5 % до 85 %, от 1 г/м³ до 25 г/м³ без конденсации влаги или обледенения (3К3 класс по EN 50178);
• давление воздуха от 86 кПа до 106 кПа (3К3 класс по EN 50178);

НАДЕЖНОСТЬ ОБОРУДОВАНИЯ

• возбудитель должен сохранять работоспособность при изменении питающих напряжений в диапазоне 0,6 - 1,3 от номинального значения;
• режим работы регулятора возбуждения должен быть непрерывный, без ограничения времени;
• срок эксплуатации не менее 15 лет;
• средняя наработка на отказ не менее 50 000 час.

ГАРАНТИЙНЫЙ ОБЯЗАТЕЛЬСТВА

Гарантийный срок на цифровой регулятор возбуждения, компоновочные узлы и детали после приемки в эксплуатацию 2года.

ПРИНЦИП РАБОТЫ

Статический возбудитель серии EX-SR, производится ЗАО «Энергокомплект» и предназначен для питания обмоток возбуждения синхронных двигателей. Возбудители серии EX-SR формируют выходное напряжение и ток, который подается в обмотку возбуждения синхронного электродвигателя посредством тиристорного преобразователя, который управляется микропроцессорным регулятором.

Силовая часть тиристорного преобразователя предусматривает возможность работы, как в мостовой, так и в нулевой схемах выпрямления. Переключение между режимами работы производится автоматически в зависимости от требуемых токов возбуждения и режимов работы двигателя.

Питание силовой части регулятора возбуждения осуществляется от промышленной сети трехфазного напряжения с частотой 50Гц и напряжением 380В через согласующий трансформатор, вторичные обмотки которого собраны в «звезду» с нулевым выводом.

Статический возбудитель содержит два полностью идентичных, независимых, гальванически развязанных регулятора возбуждения, который обеспечивает возможность автоматического (при возникновении неисправности) и ручного переключения между этими блоками во время работы двигателя. При этом, тиристорный преобразователь преобразует 3-х фазную сеть в постоянное напряжение.

Тиристорный мост собран, как трехфазный выпрямитель на тиристорах по схеме Ларионова. 3. Напряжение снималось осциллографом FLUK190 через измерительный трансформатор тока. Преобразователь рассчитан на полный входной выходной ток и напряжение. Как правило, в номинальном режиме статический возбудитель работает в «нулевой схеме».

Каждый регулятор включает в себя центральный микропроцессорный модуль, модуль преобразователей аналоговых сигналов, модуль дискретных входов/выходов расположены в отдельной экранирующей секции, на двери которой расположена сенсорная панель. Сенсорная панель выводит всю техническую информацию о работе изделия.

Применение сенсорной панели позволяет существенно уменьшить количество органов управления и сделать работу с изделием удобной и доступной. Сенсорная панель позволяет осуществлять многоуровневый доступ для оперативных служб и инженерного состава, таким образом, обеспечивается надежность в работе и удобство в обслуживании.

Сенсорная панель (6 дюймов) имеет меню оператора на 15 экранов, посредством которого можно оперативно контролировать любой узел EX-SR и получить значения характеристик в реальном масштабе времени. Система управления имеет журнал на 150 событий, каждое из которых фиксирует более 80 параметров состояния системы на аварийный момент (токи, напряжения, мощность активную/реактивную, положения дискретных входов/выходов, значения коэффициентов и т.д.).

Применение микропроцессорной системы управления с гальванической развязкой, сенсорной панелью, определяющей уровень доступа персонала, а так же применение при сборке силовых модулей низкого напряжения позволяет изготовить EX-SR соответствующее высокому техническому уровню, обеспечить повышенную надежность и удобное обслуживание.

EX-SR-2R-1K-320-115УХЛ4. Основной экран сенсорной панели. Информация на мониторе отображает активный канал регулятора

EX-SR-2R-1K-320-115УХЛ4. Экран сенсорной панели. Монитор.

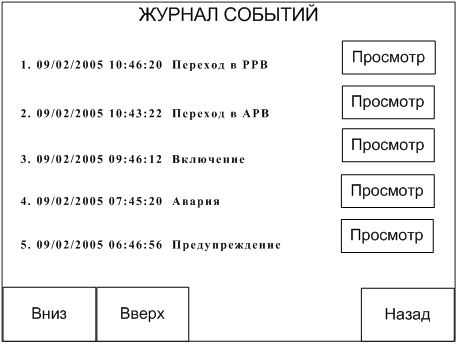

EX-SR-2R-1K-320-115УХЛ4. Экран сенсорной панели. Журнал событий

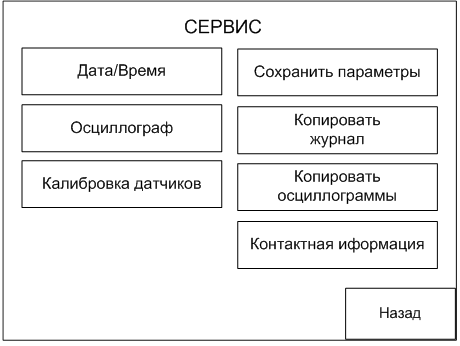

EX-SR-2R-1K-320-115УХЛ4. Экран сенсорной панели. Сервис
